活 力
「自分のため」が「未来の社会のため」
難易度の高い金型にアグレッシブに挑戦し続ける
特殊技術のオンリーワン企業
「誰でもはじめは未経験」「失敗してもいいからやってみよう！」
そんな先輩や仲間たちがいるからこそ、全力で仕事と取り組める
わずか10数名の少数精鋭で磨き上げてきた当社の技術は、既に日本を飛び出し、世界中のものづくりを支えています。
そんな先輩や仲間たちがいるからこそ、全力で仕事と取り組める
わずか10数名の少数精鋭で磨き上げてきた当社の技術は、既に日本を飛び出し、世界中のものづくりを支えています。
top↑

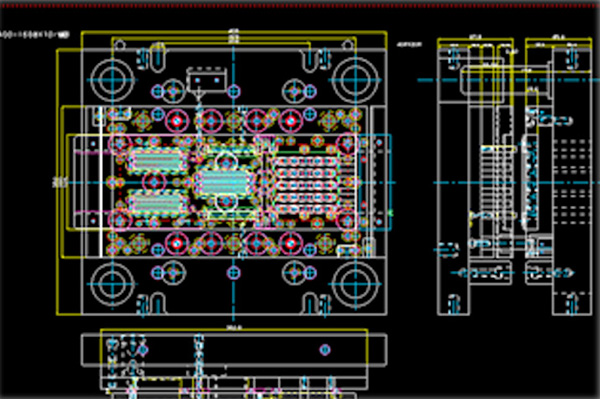

設 計
1987年の創業以来、お客様の要望を形にすることだけではなく、お客様と一緒に開発する共同開発によってのみ培われた、豊富な技術やノウハウが当社のコアコンピタンスです。
まさに当社でしかできないオンリーワンの金型設計技術は、高い信頼と評価をいただいている大きな柱です。
まさに当社でしかできないオンリーワンの金型設計技術は、高い信頼と評価をいただいている大きな柱です。
設計担当・行本です。
『お客様に喜んでいただけること』を徹底的に追求し、『自分自身絶対に妥協しないものを造り上げること』
笑顔第一、鬼の形相も時々…
世界のものづくりを支える企業を目指してます。
top↑

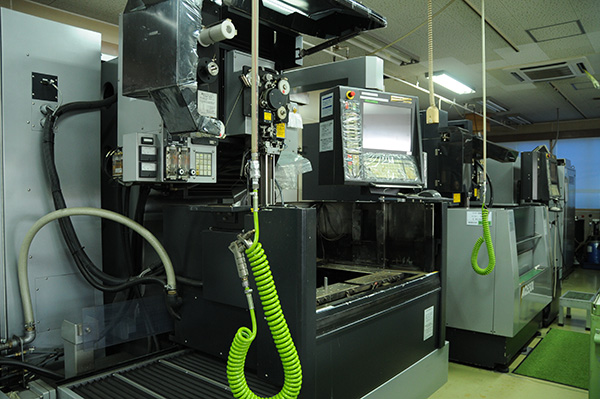

ワイヤー放電加工
MC加工が多くなる中で、ワイヤー放電加工ならではの超精密な加工に対応すべく、高性能とされるワイヤー放電加工機を導入しています。
機械の特長を活かした加工でだけでなく、永年の知識やNCプログラムの工夫などのノウハウを用いて、ミクロン単位の誤差をも許さない更なる超精度に挑戦・実現しています。
機械の特長を活かした加工でだけでなく、永年の知識やNCプログラムの工夫などのノウハウを用いて、ミクロン単位の誤差をも許さない更なる超精度に挑戦・実現しています。
ワイヤー担当・平田です。
未経験で入社して以来、毎日が新しい勉強だったのですが、そんな私もベテラン社員になってきました。金型製作に携わる女性は少ないですが、だからこそ女性ならではの目線を活かしたものづくりを心がけています。
| メーカー | 型式 | 加工ストローク | 備考 |
|---|---|---|---|
| ソディック | AP200L（リニア搭載型） | 220W×150D×120H | 水・油加工機 |
| ソディック | AQ550（リニア搭載型） | 550W×300D×300H | 水加工機 |
| ソディック | AQ535L（リニア搭載型） | 550W×300D×300H | 水加工機 |
top↑
マシニング・フライス
２次元から3次元加工の生材から焼材の加工を行っています。
現在の金型製造はNC機械の存在が大きくなっている一方、人の手作業による微調整や感覚・経験による勘のようなものがすごく大事になっていると思います。
そんな自分でしか造り出せない超精密な製品を目標に追及し、日々チャレンジしています。
現在の金型製造はNC機械の存在が大きくなっている一方、人の手作業による微調整や感覚・経験による勘のようなものがすごく大事になっていると思います。
そんな自分でしか造り出せない超精密な製品を目標に追及し、日々チャレンジしています。
入社4年目、マシニング担当・高田です。
今年は「変化」を自分のテーマにしています。
特に今は後輩・新人への指導・育成にも力を入れております。仕事では機械加工以外にお客様との打合せ、会社見学など、様々な経験が出来るチャンスが多く、その貴重な経験を活かして、技術だけでなく自分自身の人間性を成長させる事を考え日々仕事に取り組んでいます。
今年は「変化」を自分のテーマにしています。
特に今は後輩・新人への指導・育成にも力を入れております。仕事では機械加工以外にお客様との打合せ、会社見学など、様々な経験が出来るチャンスが多く、その貴重な経験を活かして、技術だけでなく自分自身の人間性を成長させる事を考え日々仕事に取り組んでいます。
| メーカー | 型式 | 加工ストローク | 備考 |
|---|---|---|---|
| 大阪機工 | PCV-50 | 600W×400D×350H | 5000ｒｐｍ |

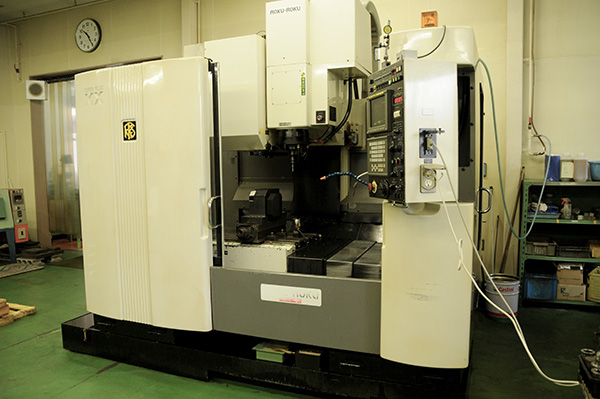

| ロクロク産業 | SUPER PLUS-MX | 800W×450D×450H | 6000ｒｐｍ |
| 牧野フライス | BV Ⅱ J-85 | 600W×400D×350H | 4000rpm |
| 大阪機工 | MH-2V | 800W×450D×450H |
top↑

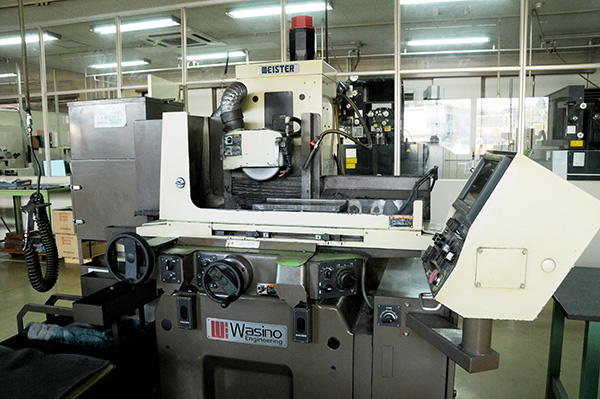

研 磨
永年にわたって蓄積された研削技術により、超硬・高速度鋼・ダイス鋼など高精度加工を行っております。
自分自身で計測するのももちろん、蓄積されてきた経験の感触で、精度を工程の中で造り込んでいきます。
自分自身で計測するのももちろん、蓄積されてきた経験の感触で、精度を工程の中で造り込んでいきます。
研磨担当・佐伯です。
マシニングやワイヤー加工など、機械が進歩していく中、研磨技術だけはモノ作りのイメージのような職人的な技術要素が一番強いように思えます。
そんな中、日々新しいものへの挑戦・技術向上を目指し、取り組んでいます。
マシニングやワイヤー加工など、機械が進歩していく中、研磨技術だけはモノ作りのイメージのような職人的な技術要素が一番強いように思えます。
そんな中、日々新しいものへの挑戦・技術向上を目指し、取り組んでいます。
| 機器名 | メーカー | 型式 | 加工ストローク | 備考 |
|---|---|---|---|---|
| CNC成形研削盤 | ワシノ | MEISTER | 400W×100D | 湿式 |
| 成形研削盤 | 黒田精工 | GS-BM2 | 400W×100D | 乾式 |
| 成形研削盤 | 黒田精工 | GS-BMH | 300W×100D | 湿式 |
| 平面研削盤 | ワシノ | SE-52 | 400W×200D×320H | 湿式 |
| 平面研削盤 | ナガセ | SGW-100S | 500W×300D×300H | 湿式 |
| プロファイル研削盤 | 和井田製作所 | PGX-100S | 投影率：20・50倍 |
top↑
検 査
当社で扱う部品にはリピート品はほぼなく、一点一様がほとんどです。
部品サイズも顕微鏡で見なければならない小物から、1個50kg以上ある様な大物まで本当に様々な製品を扱います。その為、測定方法もその部品に適した測定器・方法を自分たちで考えてミクロン単位（0.001ｍｍ）まで確認します。
また、3次元加工導入に伴い、検査においても現有設備にてお客様保有の3次元測定器とのすり合わせを重ね、満足頂ける測定データをご提供致します。今後は3次元測定器の導入も検討中です。
部品サイズも顕微鏡で見なければならない小物から、1個50kg以上ある様な大物まで本当に様々な製品を扱います。その為、測定方法もその部品に適した測定器・方法を自分たちで考えてミクロン単位（0.001ｍｍ）まで確認します。
また、3次元加工導入に伴い、検査においても現有設備にてお客様保有の3次元測定器とのすり合わせを重ね、満足頂ける測定データをご提供致します。今後は3次元測定器の導入も検討中です。

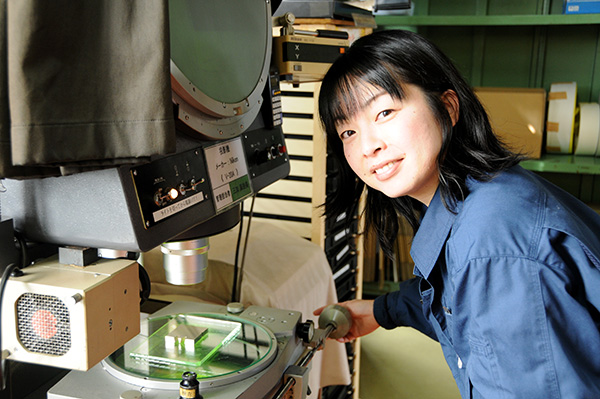

検査担当・加藤です。前職では金型からつくられた製品の検査をしていましたが、今はその金型を検査しています。お客様側での仕事を知っている私だからこそ、当社の製品をお客様に安心してご使用していただけるよう、いかに正確かつスムーズに検査を行えるか、また製品の寸法などはもちろん外観検査も注意した自分ならではの検査・梱包を心掛けて取り組んでいます。

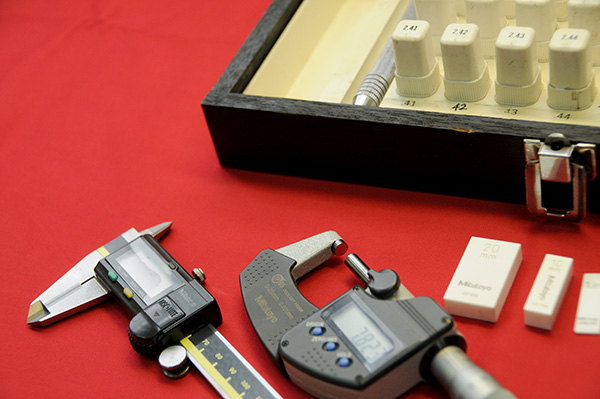

| 検査器具一覧 | |||
|---|---|---|---|
| ハイトゲージ（0～571mm） | ミクロテスター | 投影機（ニコン：V-20A） | 工具顕微鏡 |
| マイクロゲージ・ノギス各種 | デップスマイクロゲージ | ピンゲージ（0.01単位） | ブロックゲージ |
top↑

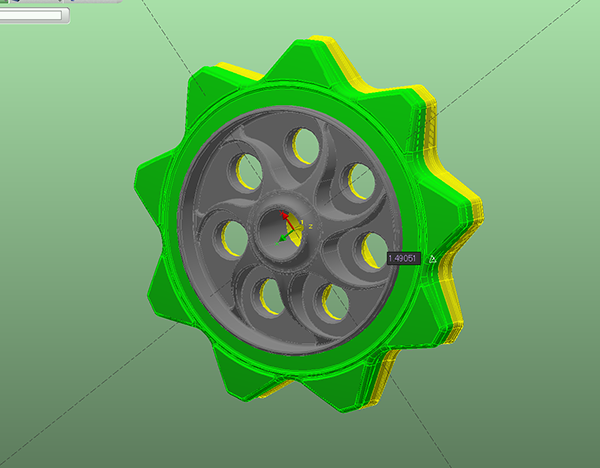

ＣＡＤ・ＣＡＭ
当社では2次元から3次元両方に対応したCAD・CAMを用いて、作図から加工プログラムの作成を行っています。
紙面図面では理解が難しい詳細な箇所も、CADデータでは正確に確認する事ができます。また製品に完成形状を立体的なモデルとし確認したり、加工プログラムとして作成する事もできます。
紙面図面では理解が難しい詳細な箇所も、CADデータでは正確に確認する事ができます。また製品に完成形状を立体的なモデルとし確認したり、加工プログラムとして作成する事もできます。
現場事務担当・三加です。お客様から頂くCADデータはお客様ごとに異なる特徴をもっていて、その特徴からお客様の要望を正確に届けるのが私の仕事だと思っています。お客様の声をスムーズに現場に届ける…そんな自分にしかできないお客様との架橋になれたらと思っています。
| メーカー | 型式 | 備考 |
|---|---|---|
| セイロジャパン | GO2cam（3次元） | 3DCAD・3DCAM |
| コンピュータエンジニアリング | EXCESS（2.5次元） | EXCESS-Hybrid |
top↑

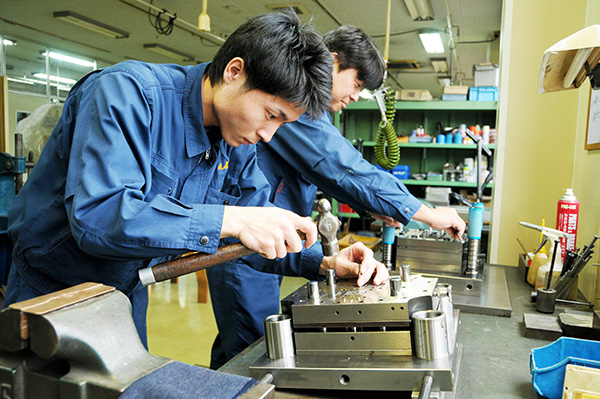

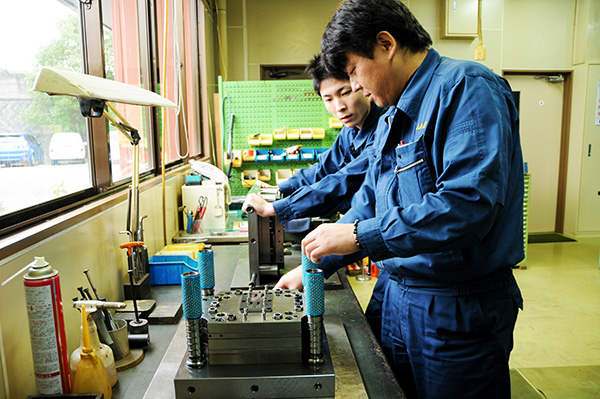

組 立
当社では2次元から3次元両方に対応したCAD・CAMを用いて、作図から加工プログラムの作成を行っています。
紙面図面では理解が難しい詳細な箇所も、CADデータでは正確に確認する事ができます。また製品に完成形状を立体的なモデルとし確認したり、加工プログラムとして作成する事もできます。
紙面図面では理解が難しい詳細な箇所も、CADデータでは正確に確認する事ができます。また製品に完成形状を立体的なモデルとし確認したり、加工プログラムとして作成する事もできます。
top↑
保有設備一覧
| 機器名 | 型式 | メーカー | 台数 | 加工ストローク | 備考 |
|---|---|---|---|---|---|
| 精密WE放電加工機 | AP200L（リニア搭載型） | ソディック | 1 | 220W×150D×120H | 水・油加工 |
| 精密WE放電加工機 | AQ550（リニア搭載型） | ソディック | 1 | 550W×300D×300H | 水加工 |
| 精密WE放電加工機 | AQ535L（リニア搭載型） | ソディック | 1 | 550w×300D×300H | 水加工 |
| 放電加工機 | AP3R | ソディック | 1 | 200W×300D×130H | ATC付 |
| 細穴放電加工機 | JEM-350 | 日本放電技術 | 1 | 300W×200D×350H | |
| CNC成形研削盤 | MEISTER | ワシノ | 1 | 400W×100D | 湿式 |
| 成形研削盤 | GS-BM2 | 黒田精工 | 1 | 400W×100D | 乾式 |
| 成形研削盤 | GS-BMH | 黒田精工 | 1 | 300W×100D | 湿式 |
| 平面研削盤 | SE-52 | ワシノ | 1 | 400W×200D×320H | 湿式 |
| 平面研削盤 | SGW-63 | ナガセ | 1 | 500W×300D×300H | 湿式 |
| プロファイル研削盤 | PGX-100S | 和井田製作所 | 1 | 投影倍率：20・50倍 | |
| マシニングセンター | PCV-50 | 大阪機工 | 1 | 600W×400D×350H | 5000rpm |
| マシニングセンター | SUPER PLUS-MX | ロクロク産業 | 1 | 800W×450D×450H | 6000rpm |
| フライス盤 | BV Ⅱ J-85 | 牧野フライス | 1 | 600W×300D×350H | 4000rpm |
| フライス盤 | MH-2V | 大阪機工 | 1 | 500W×250D×250H | |
| ボール盤 | YUD-540 | 吉田鉄工所 | 1 | 500H | |
| 電気炉 | AMT3040 | アマダ | 1 | 最高1050℃ | |
| プレス | TP-45EX | アマダ | 1 | 試抜用 45t | |
| プレス | VO-20CS | ドビー | 1 | 量産用 20t | |
| 精密工具顕微鏡 | MeasureScope-20type | ニコン | 1 | 測定倍率：20・50・100倍 | |
| 投影機 | V-20A | ニコン | 1 | 投影倍率：10・20・50倍 | |
| CAD・CAMシステム | GO2cam（3次元） | セイロジャパン | 1 | 3DCAD・3DCAM | |
| CAD・CAMシステム | EXCESS（2.5次元） | コンピュータエンジニアリング | 3 | EXCESS-Hybrid |
top↑

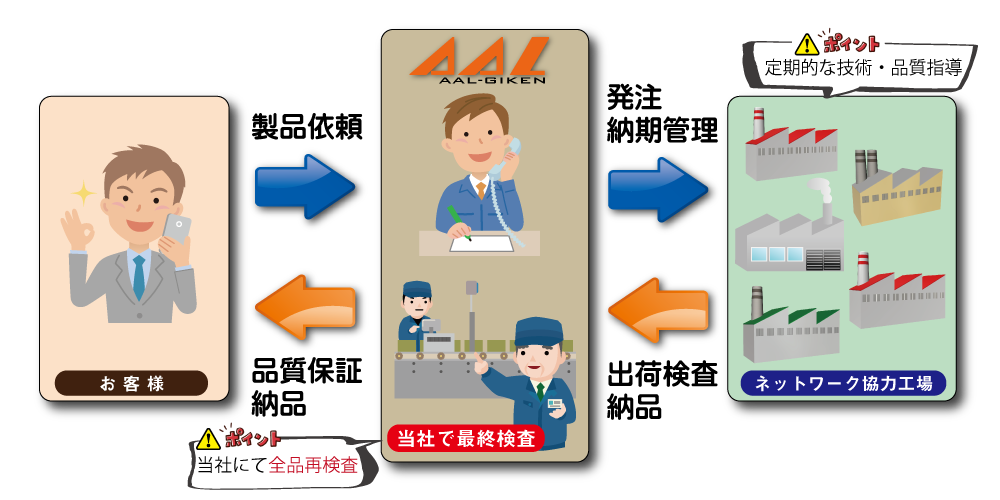

当社で担えない加工品など、ネットワーク協力工場システムの構築により、お客様全てのニーズにお応えできるように努めています。
ネットワーク協力工場システム
協力工場の品質管理
- 発注時、事前に当社にて図面確認を行い、加工方法等必要な指示を出します。
- 協力工場の品質管理体制についても、定期的に確認・指導しています。
品質保証
協力工場一覧
| ネットワーク協力工場 | 主要得意分野 | 設備一覧 |
|---|---|---|
| A社（国内-福岡） |
精密プレス金型部品 超硬・スチール全般 |
|
| B社（国内-熊本） |
金型設計・精密金型部品 超硬・スチール全般 |
|
| C社（国内-福岡） |
精密丸物部品 スチール全般・SUS |
|
| D社（国内-大阪） |
フライス加工部品（自動機・設備） 材質問わず（非鉄含めて） |
|
| E社（中国‐深セン） |
精密部品（プレス型・成形型共） 超硬・スチール全般 |
|
| F社（中国-東莞） |
精密部品（プレス型・構成部品） 超硬・スチール全般 |
|
| G社（中国-深セン） |
自動機・設備・機械部品 材質問わず（非鉄含めて） |
|
| H社（台湾-台北） |
精密機械部品（各種分野） 超硬・スチール全般 |
|
| I社（台湾-台北） |
精密部品（プレス型・成形型共） 超硬・スチール全般 |
|
| J社（中国-東莞） |
精密部品（プレス型・機械部品） 超硬・スチール全般 |
|
| K社（中国-青島） |
自動機・設備・機械部品 材質問わず（非鉄含めて） |
ネットワーク協力工場－Ａ社（福岡県）
【主要得意分野】精密プレス金型部品・超硬・スチール全般
| 加工機 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 立形ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 牧野ﾌﾗｲｽ | V22 | 1 | |
| ﾌﾟﾛﾌｧｲﾙ研削盤 | ㈱和井田製作所 | PGX-2500S | 2 | |
| ﾌﾟﾛﾌｧｲﾙ研削盤 | ㈱和井田製作所 | PGX-2500N | 2 | |
| ﾌﾟﾛﾌｧｲﾙ研削盤 | ㈱和井田製作所 | PGX-1000S | 2 | |
| ﾌﾟﾛﾌｧｲﾙ研削盤 | ㈱和井田製作所 | SPG-TypeR | 4 | |
| ﾌﾟﾛﾌｧｲﾙ研削盤 | ㈱和井田製作所 | PGX-4500 | 2 | |
| 平面研削盤 | 岡本工作機械 | PSG-52DX型 | 1 | |
| 平面研削盤 | ﾅｶﾞｾ | SGW-52 | 1 | |
| 平面研削盤 | ﾅｶﾞｾ | SGM-52A | 1 | |
| 平面研削盤 | ﾜｼﾉ | SE52NⅡSP | 1 | |
| NC成形研削盤 | ﾜｼﾉ | MEISTER | 1 | |
| NC成形研削盤 | ﾜｼﾉ | MEISTER V3 | 3 | |
| NC成形研削盤 | ﾜｼﾉ | TECHSTER A3 | 2 | |
| NC成形研削盤 | ﾜｼﾉ | TECHSTER A1 | 1 | |
| 成形研削盤 | 大和 | SRG-102SG | 2 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | 三菱電機 | PA-20 | 1 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | 三菱電機 | FA-20PS Advance | 1 | |
| 形彫放電加工機 | ｿﾃﾞｨｯｸ | A3C | 1 | |
| 形彫放電加工機 | 牧野ﾌﾗｲｽ | EDGE2 | 1 | |
| 細穴放電加工機 | ｿﾃﾞｨｯｸ | KIBL | 1 | |
| ｴｱﾛﾗｯﾌﾟ | ﾔﾏｼﾀﾜｰｸｽ | YT-100 | 1 | |
| ﾁｬｰﾄ作図ｼｽﾃﾑ（ﾌﾟﾛｯﾀｰ） | ﾑﾄｰ | PG-820 | 1 | |
| 検査器具 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| ｽﾏｰﾄｽｺｰﾌﾟ | OGP | ZIP 250S | 1 | |
| ｽﾏｰﾄｽｺｰﾌﾟ | OGP | ZIP 250S Advance | 1 | |
| ｻｰﾌｺﾑ（輪郭、面粗度測定） | 東京精密 | 0000000028 | 1 | |
| 万能投影機 | ㈱ﾆｺﾝｲﾝﾃｯｸｽ | V-20B | 1 | |
ネットワーク協力工場－Ｂ社（熊本県）
【主要得意分野】金型設計・精密金型部品・超硬・スチール全般
| 加工機 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 高速立型ﾏｼﾆﾝｸﾞｾﾝﾀｰ | ﾏｷﾉ | V33（主軸3万回転） | 1 | |
| 立型ﾏｼﾆﾝｸﾞｾﾝﾀｰ | ﾏｷﾉ・三井精機 | FNC106-A | 1050ｘ600 | 3 |
| NCﾌﾗｲｽ | ｴﾝｼｭｳ・OKK | 2 | ||
| ﾌﾟﾛﾌｧｲﾙ研削盤 | 和井田 | PGX2000 | 2 | |
| ﾌﾟﾛﾌｧｲﾙ研削盤 | ﾜｼﾉ | GLS135AS | 1 | |
| NC成形研削盤 | ﾜｼﾉ | MEISTER | 3 | |
| NC成形研削盤 | 岡本 | G2P・PFG500 | 2 | |
| NC平面研削盤 | ﾅｶﾞｾ・ﾆｯｺｰ・黒田 | 600ｘ400 | 4 | |
| 成形研削盤 | ﾆｯｺｰ・黒田 | NFG515 | 5 | |
| NC治具研削盤 | 三井精機 | 3GBN | 1 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | ｿﾃﾞｨｯｸ | AQ550L | 3 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | ﾏｷﾉ | U53 | 2 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | 西部電機 | W32FB | 2 | |
| NC放電加工機 | ﾏｷﾉ・ｿﾃﾞｨｯｸ | EDGE2 | 3 | |
| 細穴放電加工機 | ｿﾃﾞｨｯｸ | K1C | 2 | |
| 検査器具 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 3次元画像処理測定器 | ﾆｺﾝ | NEXIV VMR・NEXIV VM-500N | 2 | |
| 測定顕微鏡 | ﾐﾂﾄﾖ | MF-A1010Hｼｽﾃﾑ | 5 | |
| 投影機 | ﾐﾂﾄﾖ・ﾆｺﾝ | V-12 10～100倍 | 10 | |
| ﾃﾞｼﾞﾏﾁｯｸ ｲﾝｼﾞｹｰﾀｰ | ﾐﾂﾄﾖ・ﾆｺﾝ | 600mmﾘﾆﾔﾊｲﾄ他 | 6 | |
| 画像測定器（加工機上） | ﾓﾘﾔﾏﾃｸﾉ | 1 | ||
ネットワーク協力工場－Ｃ社（福岡県）
【主要得意分野】精密丸物部品・スチール全般・ＳＵＳ
| 加工機 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 内・外形研削盤 | COPAL | 2 | ||
| 円筒研削盤 | TSUGAMI | 5 | ||
| 円筒研削盤 | WASINO | 4 | ||
| 円筒研削盤 | TOYODA | 3 | ||
| ｾﾝﾀﾚｽ研削盤 | WASINO | 2 | ||
| ｾﾝﾀﾚｽ研削盤 | NAGASHIMA | 1 | ||
| ｾﾝﾀﾚｽ研削盤 | IMAHASHI | 1 | ||
| ｾﾝﾀﾚｽ研削盤 | AGATHON | 1 | ||
| 平面研削盤 | AMADA・WASINO | 5 | ||
| 平面研削盤 | WASINO | 1 | ||
| 治具研削盤 | HAUSER | 1 | ||
| 光学式ﾌﾟﾛﾌｧｲﾙ研削盤 | AMADA・WASINO | 8 | ||
| 汎用旋盤 | WASINO | 1 | ||
| NC旋盤 | WASINO | 3 | ||
| 自動作図機 | MUTOH | 1 | ||
| 検査器具 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 接触式輪郭測定器 | ACCRETECH | 1 | ||
| 面粗度測定器 | 1 | |||
| 光学式輪郭測定器 | OGP | 1 | ||
| 光学顕微鏡 | NIKON | 200倍 | 1 | |
| 光学顕微鏡 | UNION | 200倍 | 1 | |
ネットワーク協力工場－Ｄ社（大阪府）
【主要得意分野】フライス加工部品（自動機・設備）・材質問わず（非鉄含めて）
| 加工機 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 立形ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 大隈豊和 | MILLAC 438V | 850ｘ430ｘ300 | 1 |
| 立形ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 大隈豊和 | MILLAC 561V | 1050ｘ561ｘ450 | 3 |
| 立形ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 大隈豊和 | MILLAC 611VL | 1300ｘ610ｘ550 | 1 |
| 立形ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 大隈豊和 | MILLAC 1050V | 2000ｘ1000ｘ800 | 1 |
| 立形ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 大隈豊和 | MILLAC C3VA | 1 | |
| 立形ﾏｼﾆﾝｸﾞｾﾝﾀｰ | OKK | VM5-Ⅲ | 1020ｘ500ｘ450 | 1 |
| 立形ﾏｼﾆﾝｸﾞｾﾝﾀｰ | OKK | VM5 | 1020ｘ500ｘ450 | 1 |
| NCﾌﾗｲｽ | 大隈豊和 | 2VNC | 950ｘ450ｘ300 | 1 |
| NCﾌﾗｲｽ | 山崎技研 | YZ-8WRⅢ | 850ｘ400ｘ500 | 1 |
| 汎用ﾌﾗｲｽ | 大隈豊和 | 1 | ||
| 汎用ﾌﾗｲｽ | 牧野ﾌﾗｲｽ | 2 | ||
| 汎用旋盤 | 滝澤鉄工所 | 4尺・8尺 | 2 | |
| ﾗｼﾞｱﾙﾎﾞｰﾙ盤 | 1300 | 1 | ||
| ﾗｼﾞｱﾙﾎﾞｰﾙ盤 | 900 | 1 | ||
| ﾜｲﾔｰｶｯﾄ 放電加工機 | ｿﾃﾞｨｯｸ | AQ360L（ﾘﾆｱ） | 360ｘ250ｘ250 | 1 |
| 検査器具 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 万能投影機 | ﾆｺﾝ | ﾆｺﾝV-12A | 1 | |
| 万能投影機 | SHINKO | VS301 | 1 | |
ネットワーク協力工場－Ａ社（中国-深セン）
【主要得意分野】精密部品（ﾌﾟﾚｽ型・成形型共）・超硬・スチール全般
| 加工機 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 立形ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 松浦機械 | V.plus-800 | 800ｘ500ｘ500 | 3 |
| 立形ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 松浦機械 | FX1G2 | 550ｘ410ｘ460 | 2 |
| 立形ﾏｼﾆﾝｸﾞｾﾝﾀｰ | ﾔﾏｻﾞｷﾏｻﾞｯｸ | FJV-200 | 560ｘ410ｘ410 | 2 |
| 立形・横型ﾏｼﾆﾝｸﾞｾﾝﾀｰ | ﾛｸﾛｸ産業 他 | 日本製・ｽｲｽ製 | 600ｘ450ｘ450 ｸﾗｽ | 5 |
| 立形・横型ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 台湾製・中国製 | 900ｘ500ｘ600 ｸﾗｽ | 4 | |
| NCﾌﾗｲｽ | 牧野・ﾔﾏｻﾞｷﾏｻﾞｯｸ | 日本製 | 15 | |
| ﾌﾟﾛﾌｧｲﾙ研削盤 | ㈱和井田製作所 | PGX-4500 | 4 | |
| 平面研削盤 | 三井精機 | MSG-200ML | 350ｘ160ｘ380 | 2 |
| 平面研削盤 | 岡本工作機械 | ACC-350 | 360ｘ150ｘ300 | 2 |
| 平面研削盤 | ﾅｶﾞｼﾏ・ﾜｼﾉ 他 | 日本製 | 650ｘ400ｘ190 | 4 |
| 平面研削盤 | 台湾製・中国製 | 300ｘ200ｘ150 ｸﾗｽ | 9 | |
| NC成形研削盤 | 長島精工 | NMG-NC | 230ｘ110 | 2 |
| 成形研削盤 | 台湾製・中国製 | 200ｘ400 | 12 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | ｿﾃﾞｨｯｸ | AQ550L・360L | 550ｘ350ｘ320 | 2 |
| ﾜｲﾔｰｶｯﾄ放電加工機 | ｿﾃﾞｨｯｸ | AP200L(油仕様) | 300ｘ200ｘ100 | 1 |
| ﾜｲﾔｰｶｯﾄ放電加工機 | 三菱・日立・ｼｬﾙﾐｰ | 日本製・ｽｲｽ製 | 350ｘ250ｘ150 ｸﾗｽ | 13 |
| ﾜｲﾔｰｶｯﾄ放電加工機 | 台湾製・中国製 | 350ｘ300ｘ400 ｸﾗｽ | 11 | |
| 形彫放電加工機 | 三菱電機 | EA8・EA12DM | 400ｘ300ｘ300 | 14 |
| 形彫放電加工機 | ｼｬﾙﾐｰ | ｽｲｽ製 | 350ｘ250ｘ300 | 4 |
| 形彫放電加工機 | 台湾製 | 250ｘ200ｘ200 ｸﾗｽ | 18 | |
| 細穴放電加工機 | ｿﾃﾞｨｯｸ | 4 | ||
| ＮＣ旋盤 | 台湾製 | φ320ｘ500 | 13 | |
| 検査器具 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 3次元画像処理測定器 | WERTH | ﾄﾞｲﾂ製 | Video Check IP-400 | 1 |
| 3次元測定器 | ｲﾀﾘｱ製・ﾎﾟｰﾗﾝﾄﾞ製 | 3 | ||
| 真円度測定計 | ﾐﾂﾄﾖ | 日本製 | 1 | |
| 測定顕微鏡 | ﾐﾂﾄﾖ | 日本製 | 7 | |
| 投影機 | ﾐﾂﾄﾖ・ﾆｺﾝ | 日本製 | 5 | |
| ﾘﾆｱﾊｲﾄｹﾞｰｼﾞ | TESA | ｽｲｽ製 | 3 | |
ネットワーク協力工場－Ｆ社（中国-東莞）
【主要得意分野】精密部品（ﾌﾟﾚｽ型・構成部品）・超硬・スチール全般
| 加工機 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 立型ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 森精機 | NVD5000 | 1000ｘ500ｘ500 | 3 |
| 立型ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 台湾製・中国製 | 1050ｘ500ｘ550 ｸﾗｽ | 3 | |
| NCﾌﾗｲｽ | 山崎・OKK | 日本製 | 3 | |
| NCﾌﾗｲｽ・汎用ﾌﾗｲｽ | 台湾製・中国製 | 800ｘ400 ｸﾗｽ | 9 | |
| ﾌﾟﾛﾌｧｲﾙ研削盤 | ﾜｲﾀﾞ | SPG-W | 6 | |
| 平面研削盤 | ﾅｶﾞｾ・黒田 | 日本製 | 600ｘ400ｘ300 ｸﾗｽ | 3 |
| 平面研削盤 | 台湾製・中国製 | 1200ｘ600ｘ400 ｸﾗｽ | 2 | |
| NC成形研削盤 | ﾜｼﾉ | MEISTER | 4 | |
| 成形研削盤 | 台湾製 | 14 | ||
| NC治具研削盤 | 三井精機 | 3GBN | 2 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | ｿﾃﾞｨｯｸ | AG600L | 300ｘ380ｘ350 | 3 |
| ﾜｲﾔｰｶｯﾄ放電加工機 | ｿﾃﾞｨｯｸ | AG400L | 400ｘ280ｘ250 | 3 |
| ﾜｲﾔｰｶｯﾄ放電加工機 | 台湾製・中国製 | 400ｘ200ｘ250 ｸﾗｽ | 6 | |
| 形彫放電加工機 | ｿﾃﾞｨｯｸ | AG60L | 600ｘ420ｘ370 | 2 |
| 形彫放電加工機 | ｿﾃﾞｨｯｸ | AD25L | 300ｘ200ｘ150 | 4 |
| 形彫放電加工機 | 台湾製 | 250ｘ150ｘ150 ｸﾗｽ | 3 | |
| 円筒研削盤 | 台湾製・中国製 | 4 | ||
| ｾﾝﾀﾚｽ研削盤 | WASINO | 日本製・台湾製 | 4 | |
| ＮＣ旋盤 | 台湾製 | φ200ｘ300 | 3 | |
| 検査器具 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 3次元測定器 | ﾐﾂﾄﾖ | 日本製 | 2 | |
| 測定顕微鏡 | ﾐﾂﾄﾖ | 日本製 | 3 | |
| 測定顕微鏡 | 台湾製 | 4 | ||
| 投影機 | ﾐﾂﾄﾖ | 日本製 | 4 | |
| 測定ﾊｲﾄｹﾞｰｼﾞ | ﾐﾂﾄﾖ | LH-600 | 2 | |
ネットワーク協力工場－Ｇ社（中国-深セン）
【主要得意分野】自動機・設備・機械部品・材質問わず（非鉄含めて）
| 加工機 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 立形ﾏｼﾆﾝｸﾞｾﾝﾀｰ | OKK | VM5-Ⅲ | 600ｘ400ｘ400 | 2 |
| 立形ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 台湾製・中国製 | 800ｘ500ｘ400 ｸﾗｽ | 3 | |
| NCﾌﾗｲｽ | ﾏｷﾉ・山崎 | 日本製 | 600ｘ300ｘ350 ｸﾗｽ | 4 |
| NCﾌﾗｲｽ | 台湾製 | 500ｘ300ｘ250 ｸﾗｽ | 4 | |
| 汎用ﾌﾗｲｽ | 台湾製・中国製 | 600ｘ300ｘ300 ｸﾗｽ | 27 | |
| 平面研削盤 | 岡本 | 日本製 | 1200ｘ550ｘ400 | 1 |
| 平面研削盤 | 台湾製 | 800ｘ400ｘ300 ｸﾗｽ | 8 | |
| NC成形研削盤 | 岡本・ﾅｶﾞｾ | 日本製 | 250ｘ150ｘ150 ｸﾗｽ | 4 |
| 成形研削盤 | 台湾製・中国製 | 300ｘ200ｘ200 ｸﾗｽ | 23 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | 三菱電機 | NA1200P | 800ｘ700ｘ200 | 2 |
| 形彫放電加工機 | 三菱電機 | EA8PV | 300ｘ250ｘ250 | 2 |
| NC旋盤 | 台湾製 | φ350ｘ400 | 1 | |
| 汎用旋盤 | 台湾製・中国製 | φ250ｘ400 ｸﾗｽ | 5 | |
| 検査器具 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 測定顕微鏡 | ﾐﾂﾄﾖ | 日本製 | 2 | |
| 万能投影機 | ﾐﾂﾄﾖ | PJ-H30 | 4 | |
| 万能投影機 | 台湾製・中国製 | 2 | ||
| 測定ﾊｲﾄｹﾞｰｼﾞ | ﾐﾂﾄﾖ | 日本製 | 5 | |
| 硬度測定器 | 日本製 | 1 | ||
ネットワーク協力工場－Ｈ社（台湾-台北）
【主要得意分野】精密機械部品（各種分野）・超硬・スチール全般
| 加工機 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| CNCﾌﾗｲｽ盤 | CHEVALIER | 2033VMC | 850ｘ500ｘ500 | 1 |
| ﾌﾟﾛﾌｧｲﾙ研削盤 | ﾜｲﾀﾞ | PGX-2500SP | 6 | |
| 平面研削盤 | 台湾製 | 400ｘ200ｘ200 ｸﾗｽ | 20 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | ｿﾃﾞｨｯｸ | AQ560LX | 2 | |
| 形彫放電加工機 | 台湾製 | 1 | ||
| 微小穴放電加工機 | 台湾製 | 2 | ||
| 精密大型平面研削盤 | 台湾製 | 1200ｘ600 | 1 | |
| ﾋﾟｱｼﾝｸﾞ機 | 台湾製 | 1 | ||
| ﾋﾟｰﾆﾝｸﾞ機 | 台湾製 | 1 | ||
| 精密図面拡大機 | 大量TL-SVP2 | 2 | ||
| 検査器具 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 測定顕微鏡 | 台湾製 | 2 | ||
| 万能投影機 | NIKON | 1 | ||
| 万能投影機 | ﾐﾂﾄﾖ | 日本製 | 1 | |
| ﾘﾆｱﾊｲﾄｹﾞｰｼﾞ | TESA | ｽｲｽ製 | 2 | |
| ﾘﾆｱﾊｲﾄｹﾞｰｼﾞ | TRIMOS | ｽｲｽ製 | 2 | |
ネットワーク協力工場－Ｉ社（台湾-台北）
【主要得意分野】精密プレス金型部品・超硬・スチール全般
| 加工機 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| ﾏｼﾆﾝｸﾞｾﾝﾀ | 森精機 | NVD1500 DCG HSC | /td> | 2 |
| CNC高速ﾌﾗｲｽ盤 | MICHAELLIN | 340Amichaellin | 1 | |
| 成形研削盤 | DSG-614 | 12 | ||
| 成形研削盤 | DSG-618 | 8 | ||
| ﾜｲﾔｰｶｯﾄ放電加工機 | ｿﾃﾞｨｯｸ | AQ325L | 2 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | ｿﾃﾞｨｯｸ | AQ360LX | 1 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | ｿﾃﾞｨｯｸ | AG400L | 1 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | ｿﾃﾞｨｯｸ | AP250L（油仕様） | 1 | |
| 形彫放電加工機 | ｿﾃﾞｨｯｸ | AP1L | 2 | |
| 形彫放電加工機 | ｿﾃﾞｨｯｸ | AG40L | 2 | |
| 形彫放電加工機 | CHARMILLES | FO230HSFS | 1 | |
| 形彫放電加工機 | YAWJET | S-505 | 13 | |
| 形彫放電加工機 | YAWJET | S-320 | 2 | |
| 形彫放電加工機 | NEUAR | P50 | 2 | |
| 細穴放電加工機 | KOTON | 1 | ||
| 検査器具 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 3次元測定器 | ZEISS | 1 | ||
| 投影機 | Resson | EVM-2020 | 2 | |
| 測定顕微鏡 | ﾐﾂﾄﾖ・ST | 5 | ||
| 画像測定器 | NIKON | 2 | ||
| ﾘﾆｱﾊｲﾄｹﾞｰｼﾞ | TRIMOS | 2 | ||
| ﾘﾆｱﾊｲﾄｹﾞｰｼﾞ | SONY | 4 | ||
ネットワーク協力工場－Ａ社（中国-東莞）
【主要得意分野】精密部品（ﾌﾟﾚｽ型・機械部品）・超硬・スチール全般
| 加工機 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 高速ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 台湾製 | 900ｘ450 | 5 | |
| 高速ﾏｼﾆﾝｸﾞｾﾝﾀｰ | ｵｵｸﾏ | 1000ｘ500 | 1 | |
| 高速ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 中国製 | 850ｘ400 | 4 | |
| 高速ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 台湾製 | 900ｘ400 | 1 | |
| 高速ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 台湾製 | 1100ｘ600 | 1 | |
| 汎用ﾌﾗｲｽ | 台湾製 | 7 | ||
| NCﾌﾗｲｽ盤 | 中国製 | 5 | ||
| NCﾌﾗｲｽ盤 | 台湾製 | 5 | ||
| 成形研削盤 | 中国製 | 10 | ||
| 平面研削盤 | 台湾製 | 1000ｘ500 | 1 | |
| 平面研削盤 | OKAMOTO | 800ｘ400 | 1 | |
| 平面研削盤 | 台湾製 | 800ｘ400 | 3 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | FANUC | 600ｘ400 | 1 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | ｿﾃﾞｨｯｸ | 400ｘ300 | 1 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | 台湾製 | 500ｘ400 | 1 | |
| ﾜｲﾔｰｶｯﾄ放電加工機 | 中国製 | 500ｘ400 | 5 | |
| 形彫放電加工機 | 台湾製 | 300ｘ200 | 3 | |
| 汎用旋盤 | 中国製 | 7 | ||
| NC旋盤 | FUDA | 韓国製 | 3 | |
| 円筒研削盤 | 台湾製 | 8 | ||
| ｾﾝﾀｰﾚｽ研削盤 | SEIKI | 1 | ||
| 検査器具 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 3次元測定器 | HEX AB | 中国製 | 800ｘ600 | 1 |
| 画像測定器 | ﾐﾂﾄﾖ | 日本製 | 200ｘ100 | 2 |
| 投影機 | ﾐﾂﾄﾖ | 日本製 | 200ｘ100 | 1 |
| 測定顕微鏡 | ﾐﾂﾄﾖ | 日本製 | 2 | |
| ﾘﾆｱﾊｲﾄｹﾞｰｼﾞ | ﾐﾂﾄﾖ | LH-600 | 3 | |
ネットワーク協力工場－Ｋ社（中国-青島）
【主要得意分野】自動機・設備・機械部品・材質問わず（非鉄含めて）
| 加工機 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 牧野 | V33 | x600 y400 z350 | 2 |
| ﾏｼﾆﾝｸﾞｾﾝﾀｰ | 台湾製 | x600 y400 z350 | 2 | |
| 平面研削盤 | 台湾製 | G-800 | 800*400*350 | 1 |
| ﾌﾟﾛﾌｧｲﾙ研削盤 | WAIDA | SPG-X | x180 y180 z180 | 3 |
| ﾜｲﾔｰｶｯﾄ放電加工機 | SODICK | AG400L | 750*550*280 | 5 |
| 形彫放電加工機 | SODICK | AD30LS | x300 y200 z150 | 4 |
| 形彫放電加工機 | 台湾製 | CZ-30 | x300 y200 z150 | 4 |
| 細穴放電機 | 中国製 | EDM350 | 300*200*300 | 2 |
| 検査器具 | ||||
|---|---|---|---|---|
| 名称 | メーカー | 型番 | 加工サイズ | 台数 |
| 三次元測定器 | ｽｲｽ製 | TESASTAR-I | 1000*1200*800 | 1 |
| 投影機 | 台湾製 | CPJ-3015 | 150*100*100 | 4 |
| 工具顕微鏡 | Mitutoyo | TM-505 | 200*150*100 | 3 |
| ﾘﾆｱﾊｲﾄｹﾞｰｼﾞ | Mitutoyo | 25.4/0.001? 50.8/0.001 | 100*100*100 | 5 |
top↑
製品紹介

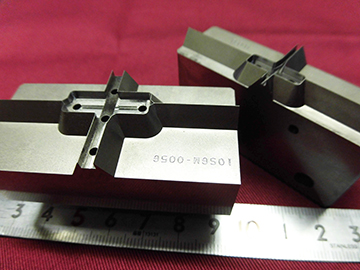

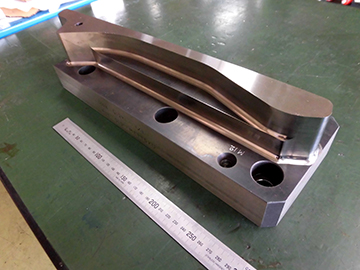

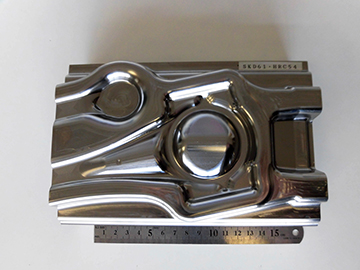

精密プレス順送金型、各種金型精密部品、各種治具部品
・LAP仕上対応
・表面処理も各種対応可能 （TiN、TicN、DLC、メッキ、黒染 他） |

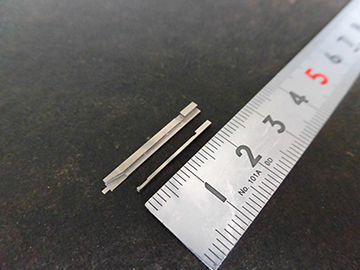

・微細なパンチも総研磨仕上げ可能
|
・ 焼入れ鋼材への加工もでき、加工面粗度も追及
|

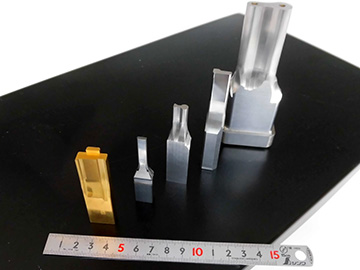

・パンチサイズ（刃長約50）「460×130×93」
刃先の面粗度（3.2S）・垂直度（0.005） |

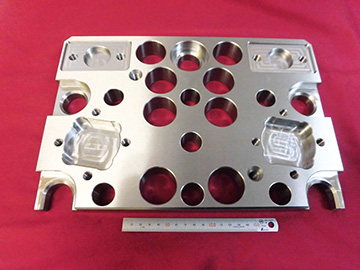

・大物プレート対応
最大サイズ「800×500」 |
・放電加工面粗度（3.2S）
|

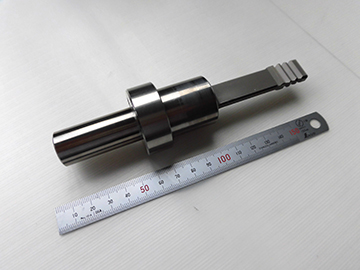

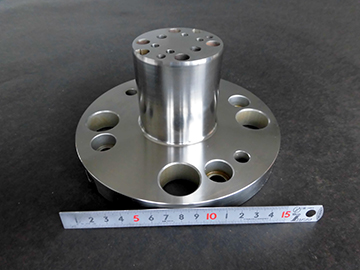

・大物丸部品も対応
最大サイズ「φ500」 |
・ワイヤーと円筒研磨の組合せ加工
|
・異形状カキ上げも、
抵コスト・短納期にてご提供 |
Copyright (C) 2017 AAL giken co. All Rights Reserved.
